基本原理：
總磷在線分析儀符合國家環境檢測標準，按GB11893-89規定的鉬酸銨法密閉式消解，光度比色測量。中性條件下，用過硫酸鉀把試樣消解，將所含磷全部氧化為正磷酸鹽；在酸性條件下，正磷酸鹽與鉬酸銨反應，在銻鹽的存在下，生成磷鉬雜多酸后，立即被抗壞血酸還原，生成藍色的絡合物。該絡合物的色度與總磷含量成正比，在特征波長處通過光電比色法測出水樣中總磷的含量，測量值通過顯示屏顯示。
系統組成：

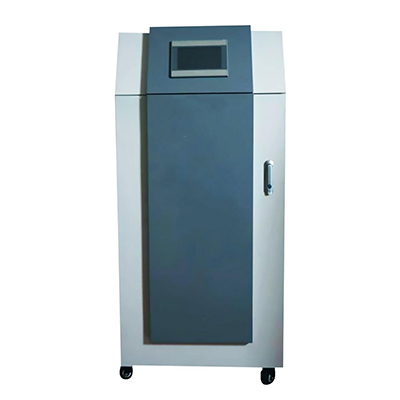

儀器由進口可編程工業控制器PLC、真彩色大屏幕觸摸屏、精密可靠的蠕動泵、專用光電微量試劑計量裝置、高可靠耐酸堿大口徑多重密封的微型組合電磁閥、單色光傳感器等組成，實現了分析過程全自動化。儀器測量準確、范圍寬、長期工作穩定，運行費用特別低，結構維護簡單，中文智能操作界面。
產品參數：
|
測量方法 |
國家標準：GB11893-89水質總磷的測定鉬酸銨分光光度法 |
|
測量范圍 |
0-2mg/L、0-10mg/L、0-50mg/L、0-100mg/L四種量程范圍任意可選，并可根據客戶要求另行擴展其他量程范圍。 |
|
零點漂移 |
±1%（測試環境：總磷標準測試液） |
|
量程漂移 |
±5％（測試環境：總磷標準測試液） |
|
準確度 |
±5％（測試環境：總磷標準測試液） |
|
重現性 |
≤2%（測試環境：總磷標準測試液） |
|
直線性 |
±5％（測試環境：總磷標準測試液） |
|
測量周期 |
小于60分鐘 |
|
校準周期 |
“一周一次”、“每月兩次”、“每月一次”三種校準模式任意可選。 |
|
維護周期 |
每月至少一次，每次約一小時。 |
|
消解溫度 |
推薦溫度為120℃，客戶可根據實際水樣情況設置消解溫度。 |
|
恒溫時間 |
推薦時間為15min，客戶可根據實際水樣情況設置恒溫時間。 |
|
重量 |
60kg |
|
尺寸 |
510mm×440mm×1225mm（L×W×H） |
|
電源適應性 |
AC220V±10%，50Hz±1%，建議配備1KW的交流凈化穩壓電源。 |
|
環境適應性 |
5~45℃，相對濕度（65±20）％，無結露。 |
|
數字通訊接口 |
RS-232/485 |
|
模擬輸出接口 |
工業標準4-20mA輸出 |
|
人機交互方式 |
7吋LCD觸摸屏、中文顯示及指令輸入。 |
|
存儲容量 |
至少一年以上的數據存儲容量，掉電永不丟失。 |
|
自動恢復功能 |
異常報警或自動處理，處理完畢后自行恢復到原工作狀態。 |
技術特色：
安全：異常工作狀態、報警和斷電記錄，數據永不丟失異常復位和斷電后來電，儀器自動排出儀器內殘留液。
智能：具有自動和手動標定校準曲線，工作量程設定等功能具有外部采樣管路快速接口和自動清洗、標定、進樣、加熱、測量、診斷（如無水樣、缺試劑、廢液桶滿、測量值超限、加熱器故障等）報警、排液。
穩定：使用可編程工業控制器PLC和真彩色中文大屏幕觸摸屏大大提高了儀器可靠性、穩定性和使用壽命，實現了智能操作和維護。
精確：通過光電系統實現微量試劑精確計量，克服了蠕動泵泵管由于磨損引起的定量誤差。
適用范圍：適用于單位污水排放、地表水和實驗室水質分析的在線監測及企事業單位實驗室、質檢中心等水質的自動分析測量。
|
測量方法 |
國家標準：GB11893-89水質總磷的測定鉬酸銨分光光度法 |
|
測量范圍 |
0-2mg/L、0-10mg/L、0-50mg/L、0-100mg/L四種量程范圍任意可選，并可根據客戶要求另行擴展其他量程范圍。 |
|
零點漂移 |
±1%（測試環境：總磷標準測試液） |
|
量程漂移 |
±5％（測試環境：總磷標準測試液） |
|
準確度 |
±5％（測試環境：總磷標準測試液） |
|
重現性 |
≤2%（測試環境：總磷標準測試液） |
|
直線性 |
±5％（測試環境：總磷標準測試液） |
|
測量周期 |
小于60分鐘 |
|
校準周期 |
“一周一次”、“每月兩次”、“每月一次”三種校準模式任意可選。 |
|
維護周期 |
每月至少一次，每次約一小時。 |
|
消解溫度 |
推薦溫度為120℃，客戶可根據實際水樣情況設置消解溫度。 |
|
恒溫時間 |
推薦時間為15min，客戶可根據實際水樣情況設置恒溫時間。 |
|
重量 |
60kg |
|
尺寸 |
510mm×440mm×1225mm（L×W×H） |
|
電源適應性 |
AC220V±10%，50Hz±1%，建議配備1KW的交流凈化穩壓電源。 |
|
環境適應性 |
5~45℃，相對濕度（65±20）％，無結露。 |
|
數字通訊接口 |
RS-232/485 |
|
模擬輸出接口 |
工業標準4-20mA輸出 |
|
人機交互方式 |
7吋LCD觸摸屏、中文顯示及指令輸入。 |
|
存儲容量 |
至少一年以上的數據存儲容量，掉電永不丟失。 |
|
自動恢復功能 |
異常報警或自動處理，處理完畢后自行恢復到原工作狀態。 |
1. 維護期
系統完成驗收后開始，提供免費的約定質保維護周期，免費維護期滿后進入有償服務期，具體費用由雙方另行友好協商確定。
2.維護內容
（1）系統需求定義范圍內的功能上錯誤和漏洞
（2）由于系統配置的問題所導致的某些功能障礙
（3）下列問題不在免費維護范圍內
a.由于用戶自行修改產品所造成的錯誤
b.由于連入到本系統中的其他現有應用系統所出現的錯誤，或因其他應用系統的修改/變動對本系統所產生的影響及錯誤。
3. 售后技術支持聯絡
a. 技術熱線電話：027-87955899
咨詢電話：027-8795 5899
134 6997 0286
咨詢QQ ：692922878
